Mierzenie i wymiarowanie

Podstawową jednostką długości na rysunku technicznym jest milimetr. Wymiarów na rysunku nie zapisujemy z jednostką — sama liczba oznacza milimetry. Dzięki temu rysunek jest czytelny w każdym kraju.

Wymiar zapisujemy nad linią wymiarową, zakończoną strzałkami. Linie wymiarowe są cienkie i nie mogą przecinać się z liniami rysunku. Linia pomocnicza wychodzi z krawędzi przedmiotu i wystaje nieco poza strzałkę.

Przy pomiarze zawsze odczytujemy wartość na wprost podziałki, nie pod kątem — inaczej popełniamy błąd paralaksy. Miarkę przykładamy od zera, a nie od krawędzi obudowy.

• 1 cm — 10 mm
• 1 m — 1000 mm
• Jednostka rysunku — milimetr, bez zapisywania symbolu
• Ø — symbol średnicy
• R — symbol promienia

• Linijka — pomiar krótkich odcinków
• Ekierka — kąty 90°, 45°, 30°, 60°
• Miarka krawiecka — pomiar po krzywej powierzchni

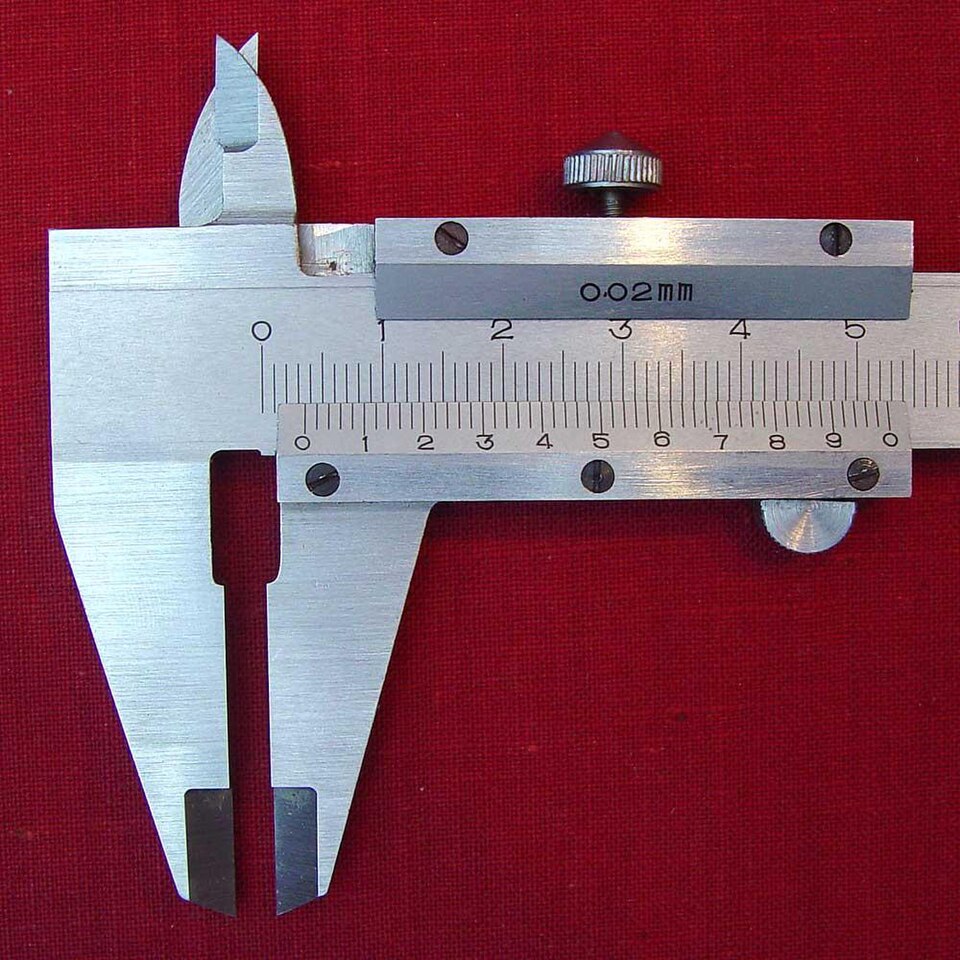

• Suwmiarka — średnica i głębokość otworu

Jaka jednostka obowiązuje na rysunku technicznym?

Milimetr — i nie zapisujemy jej przy liczbie.

Co oznacza symbol Ø?

Średnicę.

Co oznacza symbol R przy wymiarze?

Promień.

Ile milimetrów ma metr?

1000 mm.

Czym zakończona jest linia wymiarowa?

Strzałkami.

Co to jest błąd paralaksy?

Błąd odczytu przy patrzeniu pod kątem.

Od czego przykładamy miarkę?

Od kreski zero, nie od krawędzi obudowy.

Jakie kąty ma ekierka?

90° i 45° albo 90°, 30° i 60°.

Ile centymetrów ma metr?

100 cm, czyli 1000 mm.

Co oznacza skala 1:5?

Rysunek jest pięć razy mniejszy od przedmiotu.

Co można zmierzyć suwmiarką?

Wymiar zewnętrzny, wewnętrzny i głębokość.

Jak trzymamy oko przy odczycie miarki?

Prostopadle do podziałki — inaczej powstaje błąd paralaksy.

1. Jednostką wymiarów na rysunku technicznym jest:

1. centymetr
2. milimetr
3. metr
4. cal

2. Linia wymiarowa jest zakończona:

1. kropkami
2. strzałkami
3. kółkami
4. krzyżykami

3. Skala 1:5 oznacza, że rysunek jest…

1. Pięć razy większy
2. Pięć razy mniejszy
3. Naturalny
4. Bez skali

4. Liczbę wymiarową zapisujemy tak, by dało się ją odczytać…

1. Od dołu lub od prawej strony
2. Do góry nogami
3. Tylko z lewej
4. Z każdej strony inaczej

5. Symbol R przy wymiarze oznacza:

1. Promień
2. Średnicę
3. Grubość
4. Skalę
