Rysunek techniczny

Rysunek techniczny to język inżynierów — jednakowy na całym świecie. Zamiast opisu słowami stosuje się umowne linie, symbole i wymiary, dzięki czemu wyrób można wykonać dokładnie tak samo w każdym warsztacie.

Rodzaje linii: gruba ciągła to widoczne krawędzie, cienka ciągła to linie wymiarowe i pomocnicze, kreskowa oznacza krawędzie niewidoczne, punktowa (kreska-kropka) to osie symetrii.

Wymiary podajemy w milimetrach i nie zapisujemy jednostki na rysunku. Linia wymiarowa ma na końcach strzałki, a liczba wymiarowa stoi nad linią, nigdy jej nie przecinając.

• Gruba ciągła — krawędzie widoczne
• Cienka ciągła — linie wymiarowe i pomocnicze
• Kreskowa — krawędzie niewidoczne
• Kreska-kropka — oś symetrii
• Jednostka — milimetry, bez zapisywania mm

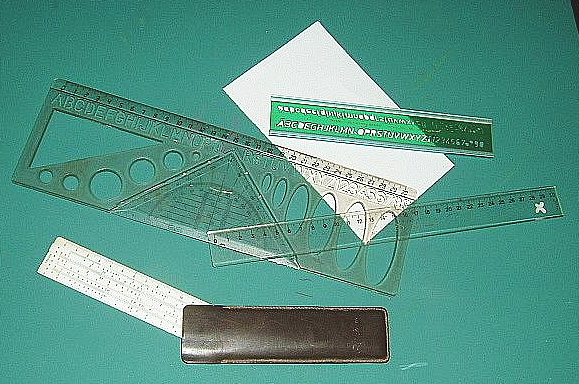

• Linijka i ekierka — linie proste i kąty
• Cyrkiel — okręgi i łuki
• Ołówek H i B — H twardy do cienkich linii, B miękki do grubych
• Tabliczka rysunkowa — nazwa, skala, autor, data

Co oznacza gruba linia ciągła?

Widoczne krawędzie i zarysy przedmiotu.

Co oznacza linia kreskowa?

Krawędzie niewidoczne, ukryte za materiałem.

Co oznacza linia kreska-kropka?

Oś symetrii przedmiotu.

W jakich jednostkach podajemy wymiary?

W milimetrach — bez zapisywania jednostki.

Gdzie stoi liczba wymiarowa?

Nad linią wymiarową, nie przecinając jej.

Co ma na końcach linia wymiarowa?

Strzałki.

Co zapisujemy w tabliczce rysunkowej?

Nazwę wyrobu, skalę, autora i datę.

Po co rysunek techniczny?

Żeby każdy warsztat wykonał wyrób dokładnie tak samo.

Co oznacza skala 1:2?

Rysunek jest dwa razy mniejszy od przedmiotu.

Co oznacza skala 2:1?

Rysunek jest dwa razy większy od przedmiotu.

Jakie wymiary ma arkusz A4?

210 × 297 mm.

Co rysujemy cienką linią ciągłą?

Linie wymiarowe, pomocnicze i kreskowanie.

1. Widoczne krawędzie rysujemy linią…

1. Cienką ciągłą
2. Grubą ciągłą
3. Kreskową
4. Kreska-kropka

2. Wymiary na rysunku technicznym podajemy w…

1. Centymetrach
2. Milimetrach
3. Metrach
4. Calach

3. Skala 1:2 oznacza, że rysunek jest…

1. Dwa razy większy
2. Dwa razy mniejszy
3. Naturalnej wielkości
4. Bez zmiany

4. Arkusz A4 ma wymiary…

1. 148 × 210 mm
2. 210 × 297 mm
3. 297 × 420 mm
4. 100 × 100 mm

5. Gdzie umieszcza się tabliczkę rysunkową?

1. W lewym górnym rogu arkusza
2. Na środku
3. W prawym dolnym rogu
4. Na odwrocie
