Elementy elektroniczne i schematy

Schemat elektryczny pokazuje połączenia, a nie wygląd urządzenia. Każdy element ma umowny symbol: opornik to prostokąt, dioda LED to trójkąt ze strzałkami, przełącznik to przerwana linia z ramieniem, źródło napięcia to dwie kreski różnej długości.

Dioda LED przewodzi prąd tylko w jednym kierunku i wymaga opornika ograniczającego prąd — bez niego przepala się natychmiast. Dłuższa nóżka diody to anoda (plus), krótsza to katoda (minus).

Elementy można łączyć szeregowo (jeden za drugim — przez wszystkie płynie ten sam prąd) albo równolegle (obok siebie — na każdym jest to samo napięcie). W szeregowym obwodzie przerwanie w jednym miejscu gasi wszystko, w równoległym pozostałe elementy działają dalej.

• Opornik — prostokąt, ogranicza natężenie prądu
• Dioda LED — trójkąt ze strzałkami, świeci przy przepływie
• Przełącznik — przerywa lub zamyka obwód
• Ogniwo — dwie kreski: dłuższa +, krótsza −
• Anoda diody — dłuższa nóżka, biegun dodatni

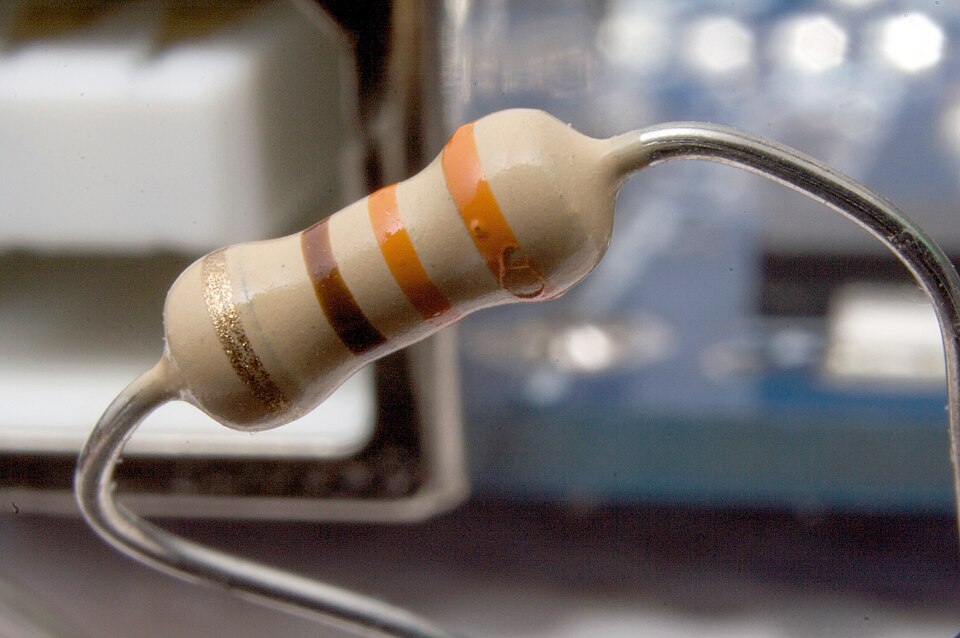

• Opornik — wartość odczytywana z kolorowych pasków
• Dioda LED — przewodzi tylko w jedną stronę
• Ogniwo — źródło napięcia stałego
• Przycisk — zwiera obwód tylko na czas naciśnięcia

Co pokazuje schemat elektryczny?

Połączenia elementów, a nie ich wygląd.

Do czego służy opornik przy diodzie LED?

Ogranicza prąd, żeby dioda się nie przepaliła.

Która nóżka diody LED to anoda?

Dłuższa — biegun dodatni.

Co się dzieje przy przerwaniu obwodu szeregowego?

Przestaje działać cały obwód.

Co jest wspólne w połączeniu równoległym?

Napięcie na każdym elemencie.

Co jest wspólne w połączeniu szeregowym?

Natężenie prądu płynącego przez elementy.

Jak oznaczamy ogniwo na schemacie?

Dwiema kreskami — dłuższa to plus.

Czy dioda LED przewodzi w obie strony?

Nie, tylko w jednym kierunku.

Która nóżka diody LED to katoda?

Krótsza — łączymy ją z minusem.

Jak rysujemy opornik na schemacie?

Jako prostokąt z dwoma wyprowadzeniami.

Co się stanie z diodą LED bez opornika?

Przepali się — nic nie ogranicza prądu.

Jak połączyć dwie diody, żeby świeciły niezależnie?

Równolegle, każdą z własnym wyłącznikiem.

1. Schemat elektryczny przedstawia:

1. wygląd urządzenia
2. połączenia elementów
3. wymiary obudowy
4. kolejność montażu obudowy

2. W połączeniu szeregowym przez elementy płynie:

1. różny prąd
2. ten sam prąd
3. brak prądu
4. prąd zmienny

3. Symbolem opornika na schemacie jest…

1. Owalne koło
2. Prostokąt
3. Trójkąt
4. Gwiazda

4. W połączeniu szeregowym wspólne dla wszystkich elementów jest…

1. Napięcie zasilania
2. Natężenie prądu
3. Kolor
4. Opór

5. Który element gromadzi ładunek?

1. Duży rezystor
2. Kondensator
3. Dioda
4. Przewód
