Prąd elektryczny

Prąd elektryczny to uporządkowany ruch ładunków (elektronów) w przewodniku. Natężenie prądu (I) mierzymy w amperach (A) amperomierzem włączonym szeregowo. Napięcie (U) mierzymy w woltach (V) woltomierzem włączonym równolegle.

Prawo Ohma wiąże te wielkości: U = I·R, gdzie R to opór elektryczny mierzony w omach (Ω). Moc prądu obliczamy ze wzoru P = U·I. Obwód elektryczny musi być zamknięty, aby płynął prąd.

Natężenie prądu — jednostka

amper (A)

Napięcie — jednostka

wolt (V)

Opór elektryczny — jednostka

om (Ω)

Prawo Ohma

U = I · R

Czym mierzymy natężenie?

amperomierzem (włączonym szeregowo)

Moc prądu

P = U · I

Praca (energia) prądu elektrycznego

W = P · t, czyli moc razy czas przepływu prądu

Kilowatogodzina (kWh)

energia zużyta przez urządzenie o mocy 1000 W pracujące przez 1 godzinę

Wzór na opór przewodnika

R = U / I — napięcie podzielone przez natężenie

Połączenie szeregowe odbiorników

jedna droga dla prądu; przez wszystkie odbiorniki płynie ten sam prąd

Połączenie równoległe odbiorników

kilka dróg dla prądu; na każdym odbiorniku jest to samo napięcie

Źródło napięcia

np. bateria lub akumulator — podtrzymuje napięcie i przepływ prądu w obwodzie

1. Natężenie prądu mierzymy w:

1. woltach
2. omach
3. watach
4. amperach

2. Amperomierz włączamy do obwodu:

1. równolegle
2. osobno
3. szeregowo
4. dowolnie

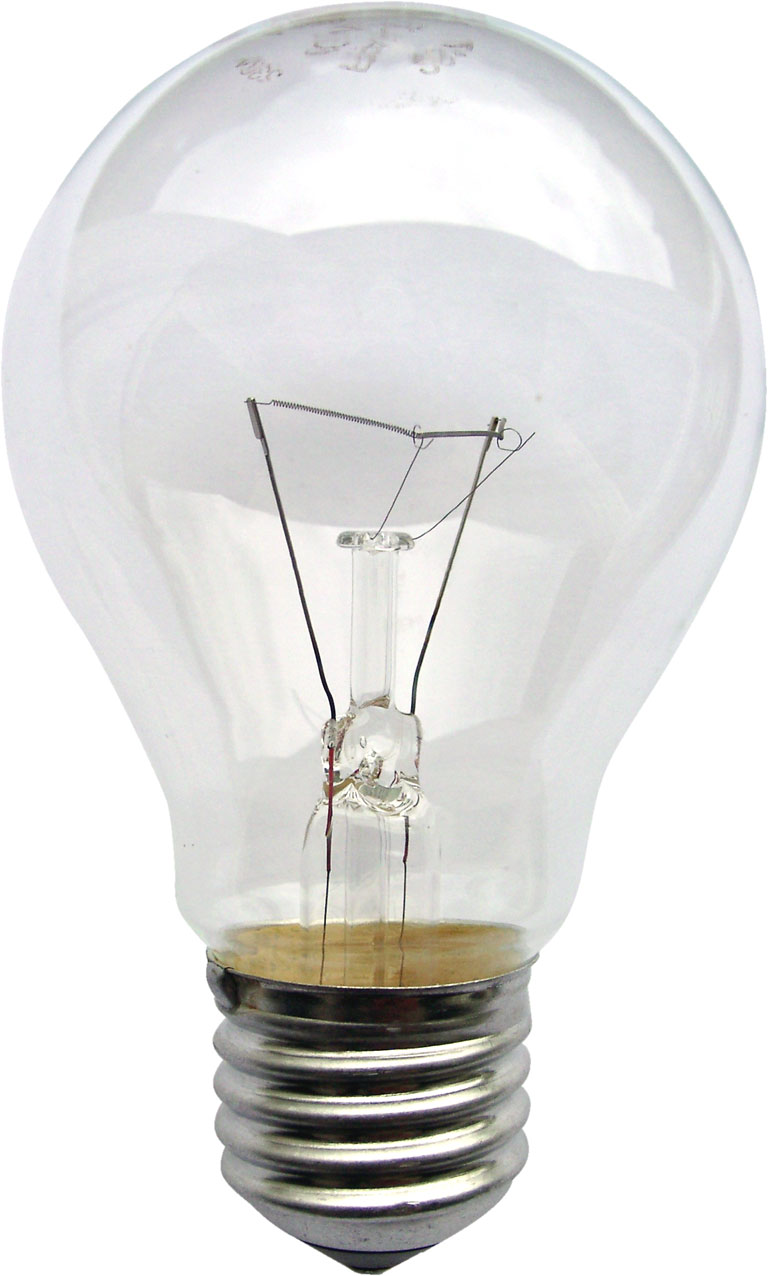

3. Żarówka o mocy P przy U=230 V i I=0,5 A ma moc:

1. 230 W
2. 460 W
3. 115 W
4. 46 W

4. Silniczek o mocy 60 W pracował 5 minut. Praca prądu wyniosła:

1. 300 J
2. 1800 J
3. 18 000 J
4. 3600 J

5. Przy napięciu 12 V i oporze 4 Ω natężenie prądu wynosi:

1. 0,33 A
2. 3 A
3. 16 A
4. 48 A
