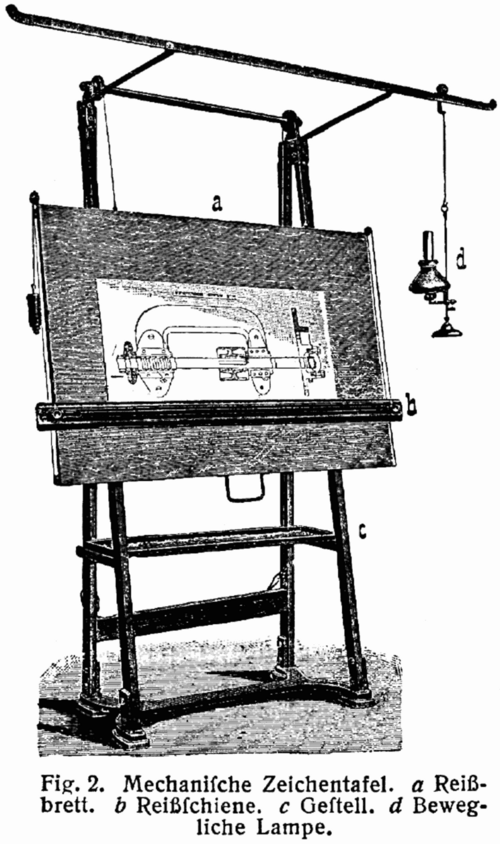

Rzuty prostokątne i skala

Przedmiot trójwymiarowy przedstawiamy na płaskim rysunku za pomocą rzutów prostokątnych. Trzy podstawowe to rzut z przodu (główny), z góry i z boku od lewej strony. Wszystkie trzy razem opisują bryłę jednoznacznie.

Rzuty układamy według zasady: rzut z góry pod rzutem głównym, rzut z boku po prawej stronie rzutu głównego. Odpowiadające sobie krawędzie leżą na jednej linii — dzięki temu rysunek jest czytelny.

Skala mówi, jak rysunek odnosi się do rzeczywistości. 1:1 to wielkość naturalna, 1:2 to pomniejszenie dwukrotne, 2:1 to powiększenie dwukrotne. Wymiary na rysunku zawsze podajemy rzeczywiste, niezależnie od skali.

• Rzut główny — widok z przodu
• Rzut z góry — rysowany pod rzutem głównym
• Rzut z boku — rysowany po prawej stronie
• 1:1 — wielkość naturalna
• 1:2 / 2:1 — pomniejszenie / powiększenie dwukrotne

• Bryła — przedmiot trójwymiarowy
• Rzut — płaski widok z jednego kierunku
• Kątownik — utrzymuje kąt prosty między rzutami
• Skala — stosunek rysunku do rzeczywistości

Ile podstawowych rzutów prostokątnych stosujemy?

Trzy: z przodu, z góry i z boku.

Który rzut nazywamy głównym?

Rzut z przodu.

Gdzie rysujemy rzut z góry?

Pod rzutem głównym.

Gdzie rysujemy rzut z boku od lewej?

Po prawej stronie rzutu głównego.

Co oznacza skala 1:1?

Rysunek w wielkości naturalnej.

Co oznacza skala 1:5?

Pomniejszenie pięciokrotne.

Co oznacza skala 2:1?

Powiększenie dwukrotne.

Jakie wymiary wpisujemy przy rysunku w skali?

Zawsze rzeczywiste, nie zmierzone na rysunku.

Jak wygląda stojący walec w rzucie z góry?

Jak koło — widać okrągłą podstawę.

Jak wygląda sześcian w trzech rzutach?

W każdym jak ten sam kwadrat.

W jakiej skali narysujemy budynek?

W pomniejszającej, np. 1:100.

Dlaczego odpowiadające krawędzie leżą na jednej linii?

Żeby dało się przenosić wymiary między rzutami.

1. Rzut główny to widok…

1. Z góry
2. Z przodu
3. Z lewego boku
4. Z dołu

2. Skala 5:1 oznacza…

1. Pomniejszenie pięciokrotne
2. Powiększenie pięciokrotne
3. Wielkość naturalną
4. Błąd

3. Ile podstawowych rzutów prostokątnych stosujemy?

1. Jeden
2. Trzy
3. Sześć
4. Dziesięć

4. Rysunek drobnej części zegarka wykonamy w skali…

1. 1:100
2. 5:1
3. 1:10
4. 1:2

5. Gdzie umieszczamy rzut z góry?

1. Nad rzutem głównym
2. Pod rzutem głównym
3. Po prawej
4. Osobno
