Obwody elektryczne i energia

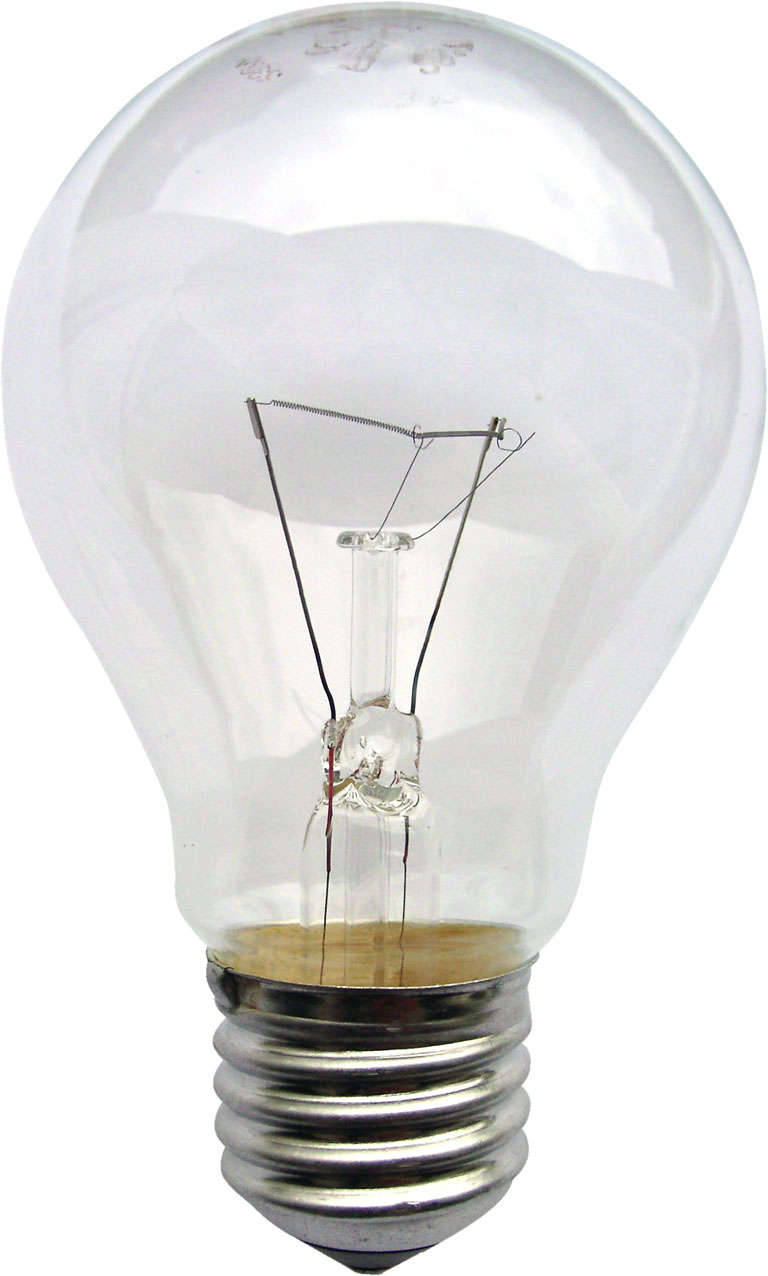

Obwód elektryczny musi być zamknięty, żeby płynął prąd. Podstawowe elementy to źródło (bateria), przewody, odbiornik (żarówka, silniczek) i wyłącznik. Na schematach rysujemy je umownymi symbolami, a nie obrazkami.

W połączeniu szeregowym elementy są jeden za drugim — przerwa w jednym miejscu gasi cały obwód, a żarówki świecą słabiej. W połączeniu równoległym każdy odbiornik ma własną gałąź: świeci pełną jasnością i działa niezależnie od pozostałych.

Bezpiecznik i wyłącznik różnicowoprądowy chronią instalację i ludzi — przerywają obwód przy przeciążeniu lub upływie prądu. Energię oszczędzamy, używając źródeł LED, wyłączając urządzenia z trybu czuwania i wybierając klasę A.

• Obwód zamknięty — warunek przepływu prądu
• Szeregowo — jedna przerwa gasi wszystko
• Równolegle — każdy odbiornik działa niezależnie
• Bezpiecznik — przerywa obwód przy przeciążeniu
• LED — najmniejsze zużycie energii na światło

• Źródło — bateria lub zasilacz
• Odbiornik — żarówka, silniczek, brzęczyk
• Przewód — przewodzi prąd między elementami
• Wyłącznik — zamyka i otwiera obwód

Jaki warunek musi spełniać obwód, by płynął prąd?

Musi być zamknięty.

Jakie są podstawowe elementy obwodu?

Źródło, przewody, odbiornik i wyłącznik.

Co się stanie, gdy w obwodzie szeregowym przepali się jedna żarówka?

Zgasną wszystkie — obwód zostanie przerwany.

Jak świecą żarówki połączone równolegle?

Każda pełną jasnością, niezależnie od pozostałych.

Do czego służy bezpiecznik?

Przerywa obwód przy zbyt dużym prądzie.

Które źródło światła zużywa najmniej energii?

LED.

Czy tworzywa sztuczne przewodzą prąd?

Nie — są izolatorami, dlatego osłaniają przewody.

Jak oszczędzać energię w domu?

Używać LED, wyłączać tryb czuwania, wybierać klasę A.

Jak połączone są gniazdka w mieszkaniu?

Równolegle — każde ma pełne napięcie.

Podaj przykład izolatora.

Guma, tworzywo sztuczne, suche drewno.

Podaj przykład przewodnika.

Miedź, aluminium, stal.

Do czego służy wyłącznik?

Do przerywania i zamykania obwodu.

1. Prąd płynie tylko w obwodzie…

1. Otwartym
2. Zamkniętym
3. Przerwanym
4. Bez źródła

2. Bezpiecznik chroni instalację przed…

1. Nadmiarem kurzu i wilgoci
2. Przeciążeniem prądem
3. Wilgocią
4. Hałasem

3. Wyłącznik w obwodzie służy do…

1. Zwiększenia napięcia w obwodzie
2. Przerywania i zamykania obwodu
3. Pomiaru prądu
4. Świecenia

4. W połączeniu szeregowym trzy żarówki świecą…

1. Jaśniej niż jedna żarówka
2. Słabiej niż pojedyncza
3. Tak samo
4. Wcale

5. Jakie napięcie ma gniazdko w polskim domu?

1. 12 V
2. 230 V
3. 400 V
4. 1000 V
